WGL シリーズ
- オンラインで使用できる油中水分計
小型サイズでも超高感度。装置の組込に最適な水分計 -
油と水の誘電率の差を利用し、静電容量の変化を測定することで、油の中の水分値を検出します。
油の中に水分が混入すると、その水分は「錆び、腐食」の原因となり、また油の性能・性状の劣化、酸化などの要因になります。 本製品によって、これらの品質管理が可能です。
■重油、発電所のタービン油、油圧機器の潤滑油、製鉄所の圧延油など。レベル計測専用のCGLタイプと水分計・分析計に対応するWGLタイプのラインアップを用意しています。
- 小型でも超高感度・高精度を実現
短いサイズ（高さ50〜60mm）のレベル計測でも高精度（±1%の精度）を実現しました。
分離アンプも名刺サイズで小型装置への組み込みが容易です。
- 表示器付でリアルタイムに計測値を表示
分離型アンプに表示器を搭載しています。
現在の計測値（％表示）や静電容量値（pF表示）をリアルタイム表示します。
- 簡単な初期設定
押しボタンで簡単にゼロ・スパン設定が可能です。５種類のゼロ・スパン設定を記憶可能です。
- BNCコネクタでセンサとケーブルの脱着が簡単
センサ電極ケーブルと分離型アンプとの接続ミスを低減します。
油の中の水分値を計測することによって油の劣化の警報器やオイルチェッカーとして使用出来ます。

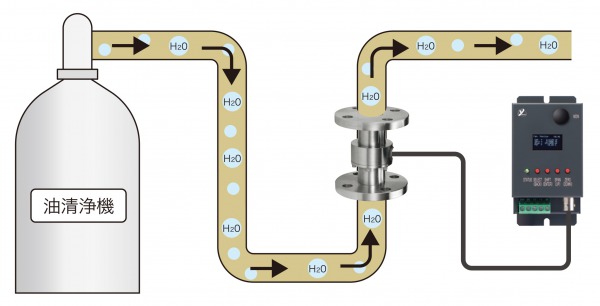

油と水の誘電率が大きく異なることから、その差を利用して静電容量を測定し、誘電率の変化で油中の水分値を連続的に計測します。センサ電極を配管途中に設置することも可能です。
アンプ部
| 電源 | DC24V ±5％ |
|---|---|
| 消費電力 | 1.0W以下 |
| 動作周囲温度 | -10℃〜+50℃（結露無き事） |
| 電流出力 | DC4〜20mA （最大負荷500Ω） |
| 設定範囲 | 標準0.0〜5.0wt％（変更可能） （4〜20mA出力） |
| 測定精度 | ±0.1wt ※1、※2 |
| 応答速度 | 2sec以内（90%到達時間） |
| 塗装色 | マンセルN3.0 半艶 |
| 保護等級 | IP20 |
| 取付方法 | M4ビス2本（取付ピッチ100mm） ※3 |
| 専用ケーブル長 | 10m |
※1 機器総合精度は電極仕様や仕様条件によりこの範囲外になる事があります。また、温度変化、気泡などの異物の混入がない様にご注意ください。
※2 事前にサンプル測定が必要です。※3 オプションでDINレール対応可能です。
センサ部
| 材質 | SUS304（ご要望により変更可能です） |
|---|---|
| 接続 | フランジ（パイプライン） |
| 許容温度 | -10℃〜+80℃（結露無き事） |
| 許容圧力 | 1MPa（シール部）（接続部は各規格による） |
※ 上記以外の特殊仕様につきましては、弊社営業部までご相談ください。
